eDP/VBO 4K 显示及动态控制 FPGA 方案经验分享

在高分辨率显示屏测试、工业显示控制、商显设备、车载显示以及定制化显示系统中，客户经常会遇到多接口、多分辨率、多色深、多屏参适配的问题。尤其是在 4K/8K 显示场景下，eDP、VBO 等高速视频接口对 FPGA 设计、时序控制、链路稳定性和参数配置能力都有较高要求。

明德扬在过往项目中，曾围绕 eDP/VBO 高分辨率显示及动态控制方向完成过相关方案开发与验证。该类方案主要面向显示屏点亮、屏参调试、画面测试、接口适配和高分辨率图像输出等应用场景，能够帮助客户快速完成不同规格显示屏的驱动和测试。

一. 方案功能框架

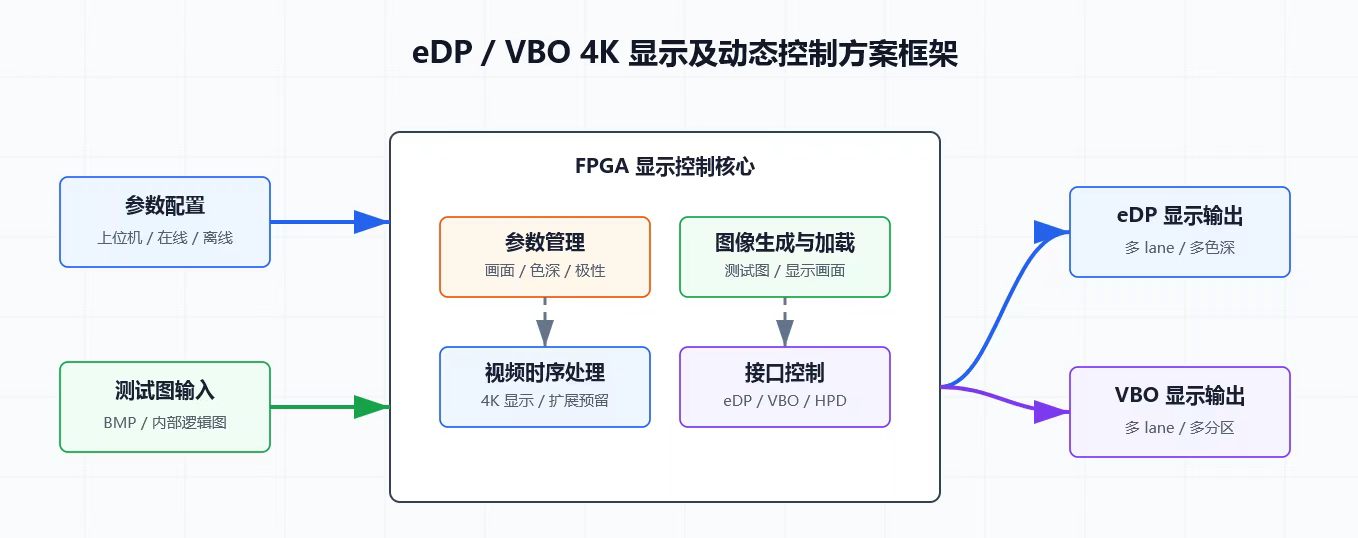

该方案主要由参数配置、测试图输入、FPGA 显示控制核心、eDP/VBO 接口输出和显示屏端组成。客户可以通过上位机或离线配置方式调整显示参数，FPGA 内部完成图像加载、测试图生成、视频时序处理、接口控制和 HPD 热插拔检测，最终输出到 eDP 或 VBO 显示屏。

在视频输出方面，方案支持 eDP/VBO 4K@60Hz 显示输出，并预留后续更高分辨率扩展能力，可兼容 6bit、8bit、10bit 等不同色深要求，适用于多种高分辨率显示屏的测试和控制场景。

在 eDP 接口方面，方案支持 1/2/4 lane 配置，并可根据项目需求预留扩展能力，同时支持 HPD 热插拔检测，便于在调试和测试过程中进行屏幕连接状态识别。

在 VBO 接口方面，方案支持多 lane 输出和多分区显示，能够满足大尺寸、高分辨率显示屏对高速传输和分区显示的需求，也可结合具体屏参进行定制适配。

该类方案的重点不只是“点亮屏幕”，还包括参数动态调整能力。系统支持在线或离线编辑下载，可根据不同屏幕规格调整画面参数、lane 配置、色深、同步极性等内容。这样一套 FPGA 平台可以适配多种屏幕规格，减少重复开发和调试成本。

在测试画面方面，方案支持外部 BMP 图片加载显示，也支持 FPGA 内部逻辑图片生成显示，可用于纯色、灰阶、彩条、图像测试、分区显示验证等场景，方便客户进行显示效果验证和屏幕状态检查。

二. 配套硬件平台

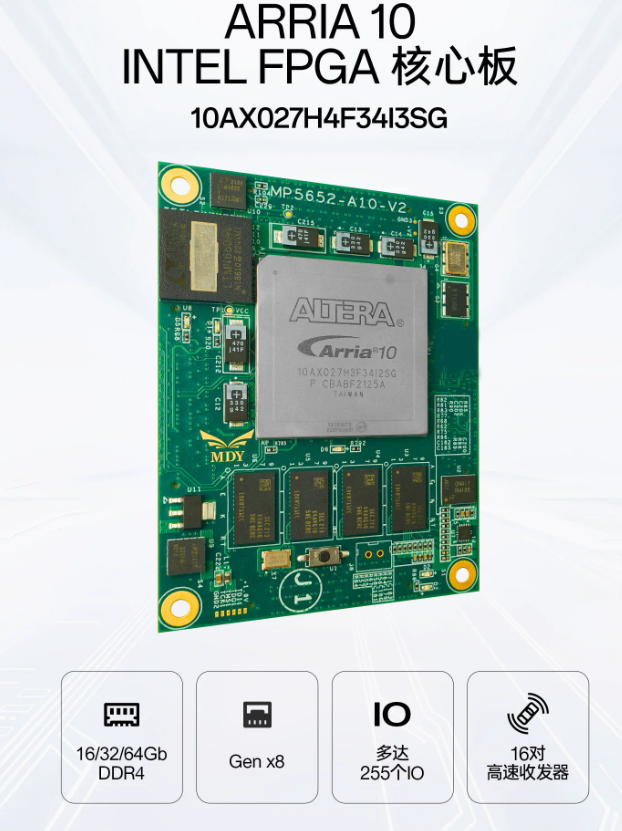

该方案可配套明德扬基于Intel平台自研的 Arria 10 GX 10AX027 核心板实现。该核心板面向高速接口、视频图像处理、工业控制、数据采集等 FPGA 应用场景，具备较高的逻辑资源、存储资源和高速收发能力，适合承载 eDP/VBO 这类高分辨率显示控制方案。

Arria 10 GX核心板主要参数包括：

如果您正在评估 FPGA 硬件平台，也可以进一步了解明德扬这款 Arria 10 GX 10AX027 核心板。对于显示控制、高速接口、图像处理和数据传输类项目，明德扬可以结合板卡资源和项目需求，提供从硬件平台选型到 FPGA 逻辑开发的配套支持。

三. 明德扬可提供的支持

通过相关项目经验，明德扬已经在 eDP/VBO 高速视频接口、4K 显示链路、FPGA 图像显示控制、屏参动态配置、测试图像生成等方面形成了较成熟的技术积累。对于有类似需求的客户，我们可以根据具体屏幕规格、接口协议、分辨率、刷新率、色深、lane 数量、测试功能和硬件平台进行定制开发。

如果您正在开发 eDP、VBO、MIPI、LVDS、HDMI、DP 等相关显示方案，或者需要定制 4K/8K 显示控制、屏幕测试、图像处理类 FPGA 项目，也遇到显示接口复杂、屏参适配困难、高分辨率链路不稳定、测试画面需要动态调整等问题，欢迎和我们沟通需求。我们可以结合已有技术积累和自研 FPGA 硬件平台，为您提供更贴合项目需求的定制化方案。
