在 FPGA 项目开发中，核心板的选择直接影响后续底板设计、接口扩展、数据处理和系统调试效率。

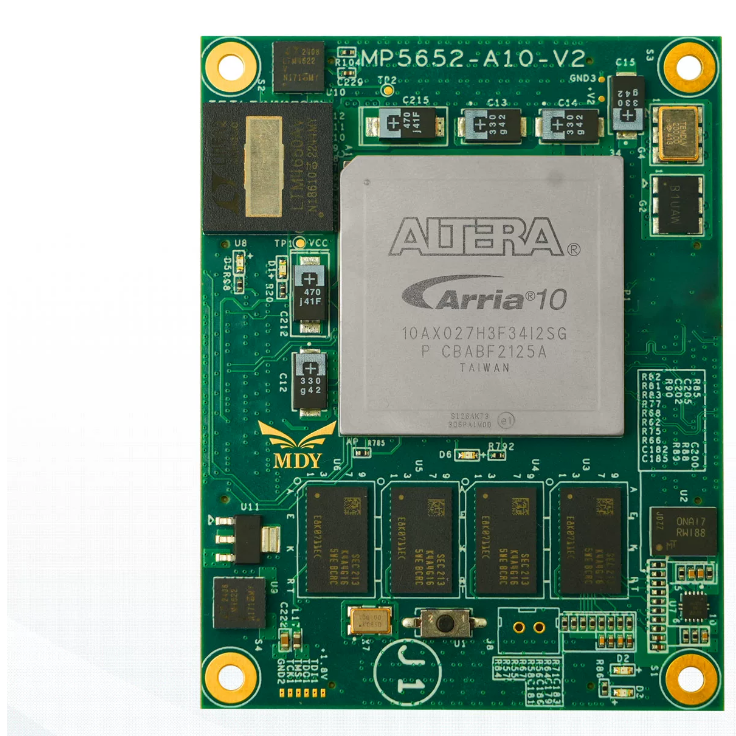

明德扬 CO5652-A10-027（A10）核心板是一款基于 Altera Arria-10 GX 系列 FPGA 的核心板产品，主控制器采用 10AX027H4F34I3SG，面向需要较多逻辑资源、存储资源和高速接口能力的 FPGA 二次开发场景。
该核心板采用 4 个 0.5mm 间距 120Pin 镀金板对板连接器与母板连接，并在核心板四角设置 4 个 3.5mm 固定孔，可通过螺丝与底板紧固。这种结构有利于核心板和底板之间形成稳定连接，适合需要长期运行和可靠安装的项目开发。
在核心资源方面，该核心板使用 Arria-10 GX 10AX027H4F34I3SG FPGA。该器件为 FFG1152 封装，1152 个引脚，引脚间距 1.0mm，速度等级为 -3，温度等级为工业级。手册列出的主要资源包括 270K Logic Elements、101,620 个 ALM、406,480 个 Register、15,000Kb M20K 存储资源、830 个 DSP Block、1660 个 18 x 19 Multiplier，并支持 Transceiver 高速收发能力。
存储配置方面，核心板板载 4 片 Micron Technology DDR4 芯片，型号为 EDY4016AABG-DR-F-D。每片 DDR4 容量为 4Gb，数据位宽 16bit，4 片共同组成 64bit 数据总线，总容量 16Gb。DDR4 SDRAM 最高运行速度可达 1200MHz，数据速率 2400Mbps。核心板还配置 1 片 1Gb Quad-SPI Flash，型号为 MT25QU01GBBB8E12-0SIT，可用于存储 FPGA 配置 Bin 文件及用户数据文件。
该核心板通过 4 个板对板连接器扩展出 255 个 IO，并扩展出 TX/RX 共 16 对高速收发器，最高可达 17.4Gbps。对于需要较多 IO、需要底板灵活扩展的 FPGA 项目来说，这种核心板结构可以减少主控与高速存储部分的重复设计工作，把更多精力放到底板功能和应用逻辑上。
在供电与调试方面，核心板支持 5~12V 输入，最大电流 5A，板上集成电源管理。核心板支持 JTAG、AS、PS 三种启动模式，默认为 AS 启动，并板载 6Pin 贴片 JTAG 下载调试接口，便于用户单独调试 FPGA。板上还提供系统时钟、Transceiver 参考时钟、DDR4 外部差分时钟和初始化时钟，为 FPGA 逻辑、DDR4 和高速收发器提供基础时钟条件。
整体来看，CO5652-A10-027（A10）核心板将 Arria-10 GX FPGA、DDR4、QSPI Flash、电源管理、时钟系统、高速收发器和大规模 IO 扩展集成在一块 85mm x 65mm 的 14 层 PCB 上，适合作为 FPGA 二次开发、底板定制和项目验证的核心平台。
